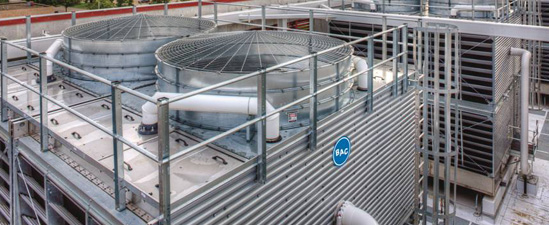

3000系列
新一代的3000系列冷卻塔繼續秉承在行業內的領先傳統，產品種類更豐富，單臺冷卻塔最大處理能力增大了16%，我們將提供更有效的解決方案來滿足您所有應用需求。 經由CTI熱力性能認證，3000系列冷卻塔單塔處理范圍為171~1352冷噸并且達到4500加侖/分鐘。此外，我們也可提供多聯臺冷卻塔來處理更大的水量。
 |
|
| 主要特點： |
 |
| ??能耗低 | |
| ? 維護簡便 | |
| ? XE系列能耗更低 | |
| ? 全年可靠運行 | |
| ? 多種結構材料選擇 | |
| 能耗低 | ||||||||||||||||
|
||||||||||||||||
 |
||||||||||||||||
|

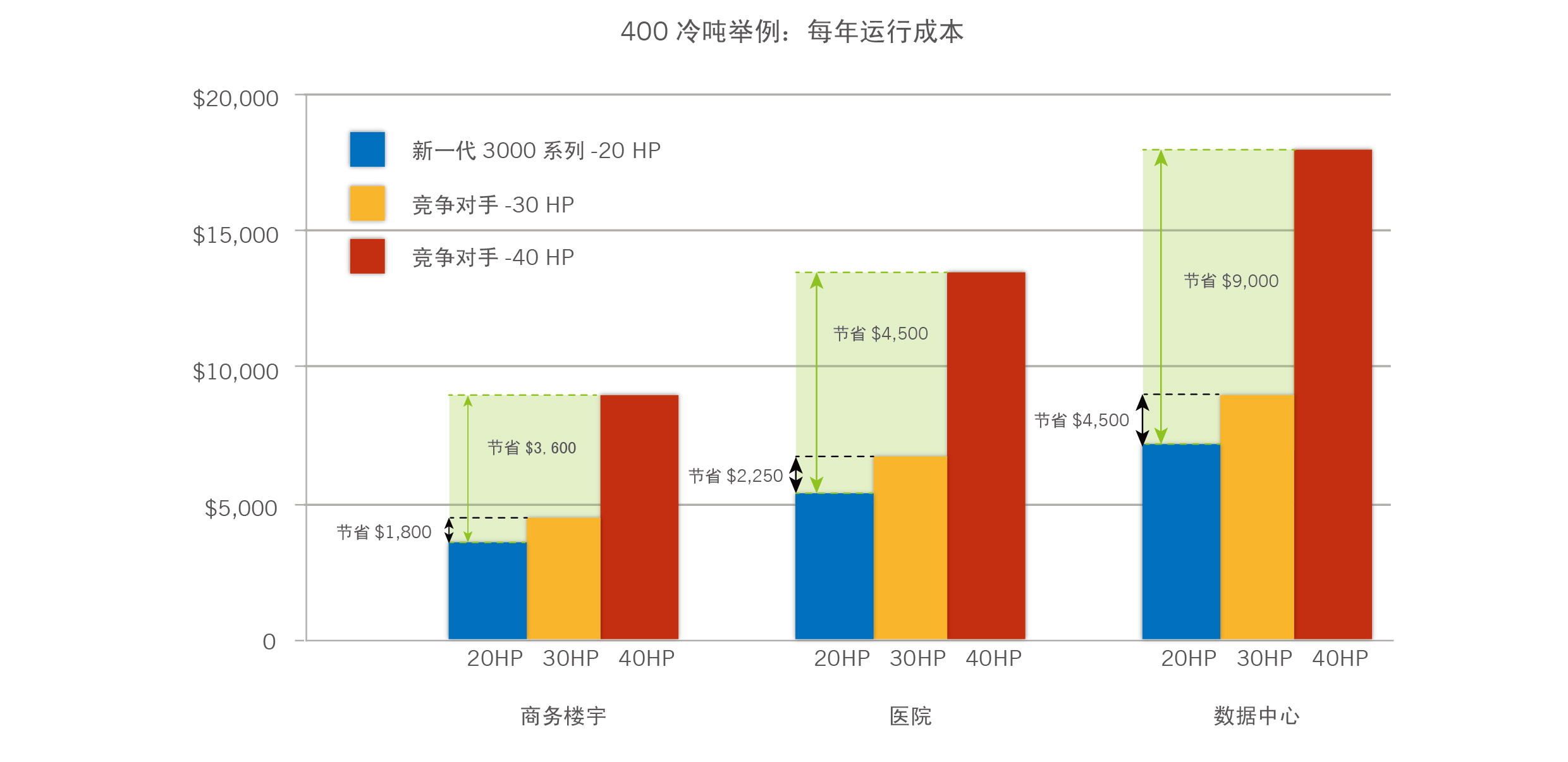

耗電點基于400冷噸系統（$ 0.12 kWH)
|
||||||||||||||||
|
||||||||||||||||
|
更多型號可供選擇 |
||||||||||||||||
|
||||||||||||||||
|

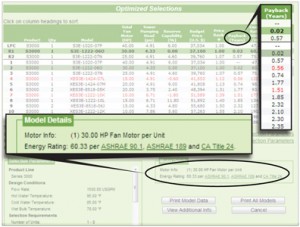

增加投資回收期分析功能 |
||||||||||||||||
|
||||||||||||||||
 |
||||||||||||||||
|
更多選型軟件功能
|
||||||||||||||||
|
減少對環境的影響 |
||||||||||||||||
|
||||||||||||||||
|
||||||||||||||||
|
||||||||||||||||
|
? ?a. 標配的軸流風扇效率高，噪音低 ? ?b. 如需進一步降低噪音等級，可以選擇靜音風扇、超靜音風扇和進出口消音器
|
||||||||||||||||
|
堅固耐用的框架結構 |
||||||||||||||||
|
||||||||||||||||
 |
||||||||||||||||
|

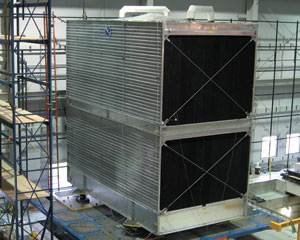

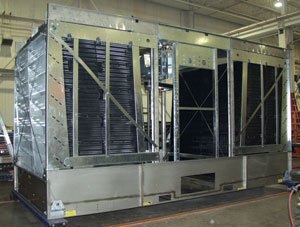

振動測試
|
||||||||||||||||
|
||||||||||||||||
 |
||||||||||||||||
|
堅固耐用的框架結構
|
||||||||||||||||
|
長年可靠運行 |
||||||||||||||||
|
||||||||||||||||
|
||||||||||||||||
 |
||||||||||||||||
|

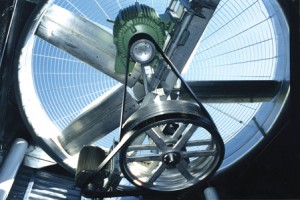

BALTIDRIVE?風機驅動系統
|
||||||||||||||||
|
維護簡便 |
||||||||||||||||
|
||||||||||||||||
|
||||||||||||||||
|
||||||||||||||||
|
||||||||||||||||
|
||||||||||||||||
|
||||||||||||||||
|
||||||||||||||||
 |
||||||||||||||||
|
外部檢修平臺
|
||||||||||||||||
?安裝簡便
- 安裝指導確?？蛻?hù)正確迅速的安裝設備
- 進出水口接管方便
|
||||||||||||||||
 |
||||||||||||||||
|
靈活的布管方式 |
||||||||||||||||
?結構材料 |
| ? 標準結構材質 |
| BAC選用行業高規格的G235鍍鋅鋼材質，確保冷卻塔使用壽命更長。冷卻塔設備為框架結構，強度更高。 3000系列標準結構經獨立第三方振動臺測試，抗震等級SDS達1.4g，防風等級達到60psdf。 在定期維護及水處理情況下，G235鍍鋅鋼框架結構、面板和進風百葉，使用壽命長，滿足各類舒適性空調和工業應用的要求。 |
|
| ??不銹鋼材料（可選） |
| 提供304型不銹鋼結構材料。 |
|
| ??無集水盤結構（可選） |
| 3000系列冷卻塔可選擇無水盤結構，該冷卻塔可以直接置于新的或現有的混凝土水池上。此選項可以省去冷水盤，減少維護費用。多聯臺安裝時，可以簡化對管路和水泵的要求，更可以提供經濟有效的方法來更換水塔。BAC是無集水盤結構領先的蒸發冷卻制造供應商。 |
|
| ??更高抗震、防風等級結構（可選） |
| 升級鋼面板和結構件，滿足更高的抗震和防風要求。升級后的3000系列SDS達到3.10g，防風等級達到82psf。所有的BAC升級設備均通過試驗臺的震動臺上的測試，確保在地震情況下能繼續保持運行狀態。 |
|
| ??標準鍍鋅鋼面板及進風百葉 |
| BAC堅固的框架結構，配以鍍鋅鋼面板及進風百葉，增強設備防腐能力，延長使用壽命。 |
|
| ? 不銹鋼/FRP材質的面板及進風百葉（可選） |
| BAC提供多種材質的面板及進風百葉，包括不銹鋼及FRP材質。 |
|
驅動系統可選件 |
| ??標準的BALTIDRIVE?驅動系統 |

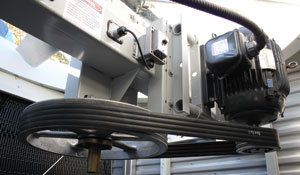

| BALTIDRIVE?驅動系統使用專用的特殊防腐材質，結合先進的技術，確保維護簡便及全年可靠運行。該驅動系統包括特別設計的背部一體的多槽皮帶以及離軸中心線距離最小的兩個鋁合金皮帶輪，這樣能延長皮帶壽命。與齒輪傳動相比，皮帶傳動系統具有很多優勢。BALTIDRIVE?風機驅動系統只需要定期檢查部件及皮帶松緊度（使用調節螺母），常規維護僅需風扇軸承潤滑，維護成本較低，并且最大程度的減少停機時間。 |
| ? |
 |
| BALTIDRIVE?風機驅動系統 |
|
| ? BALTIGUARD?風機驅動系統（可選） |
| BALTIGUARD?風機驅動系統包括兩個標準的單速電機及其驅動裝置，一個驅動裝置為全速，另一個則被設計為全速的2/3，但只消耗1/3的功率。在熱負荷較低時，可僅運行小馬達，同時實現降噪及節能的效果。在發生故障時，小馬達相當于一個備用電機，可實現無延時的啟動，無系統停機時間。在設計濕球溫度下，小電機至少可提供約70%的額定處理量。其控制和接線都與雙速雙繞組電機相同。通過升級小馬達功率至大馬達功率，實現兩個馬達都可提供100%的功率，此時BALTIGUARD?風機驅動系統的運行可靠性高。 |
 |
| BALTIGUARD?風機驅動系統 |
|
| ??齒輪驅動系統，內置式馬達（可選） |
| 齒輪傳動和聯軸器都是根據運轉系數2.0選取的。傳動構造包括一個鎳合金鋼軸，帶自潤滑功能的齒輪和一個單體的灰口鐵外殼。這套驅動系統安裝調試后成套包裝運輸。 |
| * 標配于S3E-1222-14T, S3E-1424-12T, S3E-1424-13T, 以及S3E-1424-14T型號冷卻塔 |
|
| ??齒輪驅動系統，外置式馬達（可選） |
| 選擇一根由碳纖維復合材料制成的抗腐蝕驅動軸，其上帶有不銹鋼輪轂，運轉系數2.0。馬達和驅動軸散件裝運以便現場安裝。 |
|
多聯臺選項 |

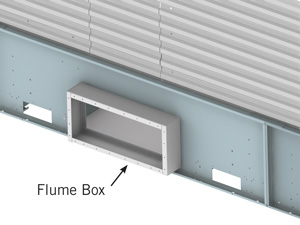

| ??連通方盒 |
| 標配于所有多聯臺設備。連通方盒作為標準配置應用于多聯臺設備中，可以自動平衡冷水盤中的水位。 |
 |
| 連通方盒 |
|
| ??平衡管（可選） |
| 平衡管可替代連通方盒應用于多聯臺冷卻塔中。使用平衡管可以較容易隔離單臺冷卻塔，冷卻塔在正常運行時可以進行冬季檢查維修。 |
|
水分配系統 |
| ??標配頂部進水 |

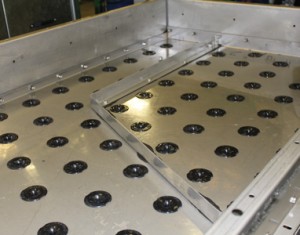

| 3000系列標配頂部進水連接至各個熱水盤。適宜材料的熱水盤蓋易于打開，方便整個分配系統的觀察、維護。重力分配系統僅需要最低壓頭。在設備運行時可以同時進行維修工作。BAC的專利不易堵塞噴嘴能均勻的將水噴灑在填料上，在設備維護時也能方便的取下。 |
|
| ??EASY CONNECT?管路系統（可選） |
| 此選項簡化了3000型冷卻塔進水管路。該管路系統可在每個單元水塔內自動平衡流量，不需要另加流量平衡閥。單進水管從側面或底面連進冷卻塔，免去了頂部配管及其管路支撐。減少了安裝成本且降低了潛在的管路錯誤安裝的風險。 |
 |
| 擋水圍堰 |
|
填料 |
| ??標配填料 |
| 標配填料用于進水溫度為130°F (54.4°C)的工況中。填料和漂浮物清理器由由自滅性PVC材料制成，火焰?zhèn)鞑ニ俾室繟STM E84為五級。 |
|
| ??耐高溫填料（可選） |
| 高溫工況時需選用耐高溫填料，其進水溫度最高達到140°F (60°C)。 |
| ? |
提升熱單臺力性能 |
| 當安裝場地受限制或性能要求超過現有設備換熱能力時，我們就有必要考慮如何提升單臺冷卻塔性能。通過提升單臺冷卻塔性能后，在仍然能滿足換熱性能要求下，我們可以使用占地面積更小的設備。 |
|
| ??速度回復風筒（可選） |
| 速度回復風筒是一個圓錐形的風扇罩，當風扇運轉時能幫助減少風扇的排氣壓力，從而可以排放更多的空氣。因此在保持冷卻塔原有尺寸，單位耗電量的同時，此選件可獲取額外的冷卻能力。速度回復風筒通過CTI認證。您可以在最初購買產品時選擇此選件滿足節能要求，也可以在后期單獨增加此選件提升冷卻塔的熱性能。 |
 |
| 速度回復風筒 |
|
吊裝及運輸 |
| ??標準吊裝指導 |
| 吊裝指導將考慮如何將塔體的上下部順利連接。包裝指導將確保吊裝位置準確、簡便和高效，這在多聯臺安裝時尤其重要。 |
|
| ??散件運輸（可選） |
| 當在以下冷卻塔安裝受限情況時需要散件運輸安裝：電梯、門太小、有其它類似的障礙物、吊裝工具受到吊裝重量的限制或者整機的運輸費用太貴。散件部件所有的材料以及組裝后整機的性能與原廠出貨的設備完全一致。304不銹鋼焊接式冷水盤只能整件出廠。 |
|
進風選項 |
| ??標準進風百葉 |
| 進風百葉窗的材料與面板一致。結垢以及結冰將會損壞填料導致熱性能的降低。3000系列進風百葉之間的間距大，并且獨立于填料，減少潛在的水垢形成及避免空氣、水接觸面上結冰，使通過填料表面的空氣有效分配。 |
|
| ??組合式進風防護罩（可選） |
| 耐腐蝕的PVC防護罩安裝于空氣入口處，他能防止陽光直射冷水盤，抑制藻類生長，同時防止雜物進入冷卻塔內。此選件易于安裝、移除、檢修及更換，使用后將減少維護成本并延長冷卻塔的使用壽命。組合式進風防護罩通過CTI認證。 |
|
| ??進風防護網（可選） |
| 將25mm x25mm規格的金屬絲網格安裝在進風百葉窗外部，防止雜物進入塔內。進風防護網通過CTI認證。 |
|
靜音運行選項 |
| ??標準風扇 |
| 所有3000系列冷卻塔標配風扇擁有先進的噪音級別，同時也保證優良的熱力性能。 |
|
| ??靜音風扇（可選） |
| 靜音風扇選項降噪可達9分貝，增加一個高強度風扇可降低轉速，從而達到降噪效果。其熱力性能通過CTI認證。 |
|
| ??超靜音風扇（可選） |
| 對噪音有極嚴格要求的應用場合，BAC提供的超靜音風扇，可降噪達到19分貝。FRP材質的風機葉片具有先進技術的保證。耐化學品、防腐蝕的特性非常適合應用于冷卻塔。 |
|
| ??消音器（可選） |
| 經工廠設計及測試的性能優異的消音器，可安裝于冷卻塔的進風及出風口。如有需要，請向您當?shù)氐腂AC代表處咨詢。 |
? |
? |
? |
? |
|||
|

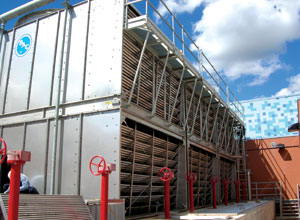

上海中心 |

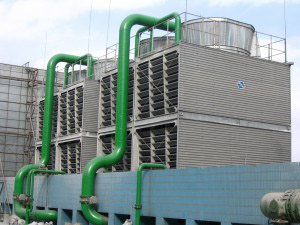

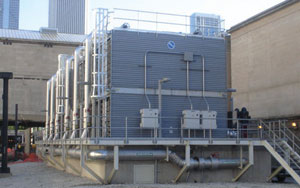

中關村區域供冷 | 中國銀行總部 | 英特爾 | |||
